一、環境負氧離子在線監測系統概述:
環境負氧離子在線監測系統監測項目包含負氧離子、pm2.5、pm10、溫度、濕度、氣壓、含氧量、噪音、風速、風向等，是一款用于林業、景區、公園、環保、氣象、農業等領域的實時環境氣象監測與發布的監測系統，主要針對景區、濕度公園空氣質量環境進行集中監控和管理，是一套可無人值所24小時不間斷實時監控記錄的自動化監測系統。系統能對大面積的空氣質量進行監測記錄，并將數據實時傳輸到PC機上，利用系統監測軟件進行數據存儲與分析，并輸出打印歷史數據和曲線圖，還可以現場聲光報警器、電話報警、手機短信息報警、網絡客戶端報警等。

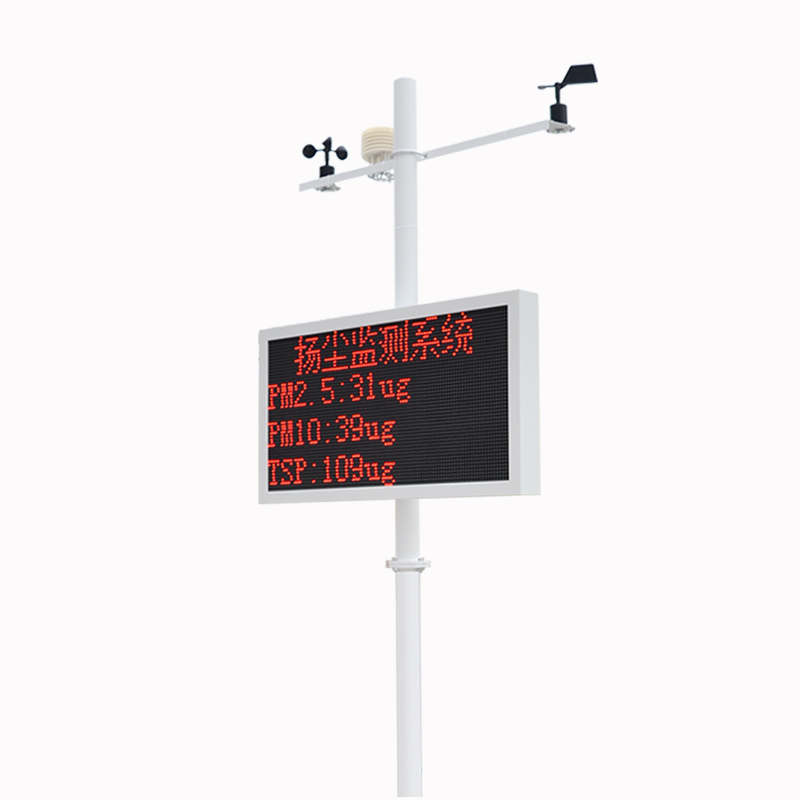

環境負氧離子在線監測系統可同時監測多種環境要素，并可根據用戶需求進行擴展增減，24小時全天候對被監測環境的數據進行傳輸。獨特的模塊式結構設計，各種傳感器可互換，標配有專業安裝支架，可將儀器設備安裝于墻面上，或者立柱上,后期運營維護極為方便。
二、環境負氧離子在線監測系統系統特點
實時采集空氣質量環境數據，采集間隔達到MS級，響應快。
全程跟蹤記錄各個點的環境變化；
用戶可以通過數據管理軟件對數據進行查看、分析并可將圖表或報表存檔、打印出來；
液晶顯示，現場實時空氣質量環境一目了然；
數字信號輸出，接口有RS485通訊?？筛鶕嶋H需要擴展多種通信方式，如wifi、GPRS傳輸等；
可根據需要擴展輸出控制功能，空氣質量監測系統可以很好的配合公園噴霧系統，實現數據的分享顯示。監測系統既可以配合噴霧系統獨立運行，也可以與噴霧系統實現聯動、智能化控制。
穩定性高可24小時不間斷工作。
整機采用防雷設計，在雷雨多的地方不易受損壞。
三、環境負氧離子在線監測系統系統組成：
系統由大氣環境負氧離子在線監測系統、氣象環境監測系統、數據顯示分析系統、預警控制系統、無線傳輸系統、后臺數據處理系統及信息監控管理平臺組成；數據平臺是一個互聯網架構的網絡化平臺，具有對監測站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。
四、環境負氧離子在線監測系統提供強大的監測功能，其特點如下：
1、本系統是套可無人值所，在線實時24小時連續的采集和記錄監測點位的空氣質量變化情況，以數字、圖形和圖像等多種方式進行實時顯示和記錄存儲監測信息，監測點位可擴充多達上千個點。
2、可設定各監控點位的報警上下限值，當出現被監控點位數據異常時可自動發出報警信號。報警方式包括：現場多媒體音響、聲光報警器、網絡客戶端報警、手機短信息報警等。上傳報警信息并進行本地及遠程監測，系統可在不同的時刻通知不同的值班人員；
3、空氣質量監測軟件采用標準windows全中文圖形界面，實時顯示、記錄各監測點的空氣質量值和曲線變化，統計被監測質量數據的歷史數據、最大值、最小值及平均值，累積數據等。
4、系統可擴充多種記錄數據分析處理軟件，能進行繪制棒圖、餅圖，進行曲線擬合等處理，可按TEXT格式輸出，也能進入EXCEL電子表格等office的軟件進行數據處理。
5、強大的數據處理與通訊能力，采用計算機網絡通訊技術，局域網內的任何一臺電腦都可以訪問監控電腦，在線查看監控點位的空氣質量變化情況，實現遠程監測。
6、控制軟件的編制采用軟件工程管理，開放性與可擴充性極強，由于采用硬件功能的軟件化的系統設計思想及系統硬件的模塊化、通訊網絡化設計，系統可根據需要升級軟件功能與擴展硬件種類。
8、系統設計時預留有接口，可隨時增減硬件設備，系統只要做少量的改動即可，可以在很短的時間內完成。
9、系統都均做可靠性接地，以防靜電。
10、系統采用單路和多路總線布線，這樣大大減少了布線工程量和線材，工程造價。并且由于是數字信號不會產生傳輸誤差或信號損失。
五、環境負氧離子在線監測系統技術方案產品配置
類別 | 名稱 | 參數 | 單位 |
1 | LED顯示屏幕 | 尺寸：2*1米 含安裝組件支架 | 1套 |
2 | 空氣負氧離子 | 測量方法：圓筒式電極吸入式； 測量范圍：0～10萬 個/cm3,分辨率 1個/cm3； 測量誤差：讀數±10%； 離子遷移率≤±20%； 測量分辨率：1個/cm3； 采樣頻率：10次/s ； 離子遷移率：0.4～1.0（ cm2／V?sec） 電源：內置3.7V 2000mAh 鋰電池； 工作環境： 溫度： -40℃-60℃ 濕度：10～70% RH； 平均功耗：≤1.4W； 主體尺寸：120×80×38（mm） ； 防護等級：IP41； 凈重：400g； | 1套 |
3 | 氧含量 | 含氧量測量范圍0~25%Vol 含氧量測量精度：±3%FS | 1套 |
4 | 大氣溫濕度 | 溫度測量范圍：-40~60℃ 溫度精度：±0.3℃ 濕度測量范圍：0～100% RH 濕度精度：±3% | 1套 |
5 | 風速風向 | 風速測量范圍：0～60m/s 風速精度：±(0.3+0.03V)m/s 風向測量范圍：0～360° 風向精度：±3° | 1套 |
6 | 大氣壓力 | 大氣壓力測量范圍：10～1100hpa 大氣壓力精度：±0.3 hPa | 1套 |
7 | 顆粒物監控（pm2.5/pm10/TSP） | 測量范圍：25~500 ug/m3 顆粒物測定分辨率：0.01mg/m3 顆粒物測定精度：相對于標準顆粒±10% | 1套 |
8 | 噪聲 | 量程:30~130dB 頻率:31.5Hz~8kHz 準確度:±1.5dB | 1套 |
9 | 數據采集儀 | 環境溫度 -40 — 75 ℃ 采樣頻率0.5s/次 工作電源： 220VAC 顯示形式：液晶顯示 功耗：整機功耗不大于2W 數據儲存容量：4M 功能：智能采集、存儲、參數設定功能。 存儲容量：10萬條數據 具有標準：RS485端口，可接入PC或筆記本電腦 可提供標準MODBUS協議，供用戶實現上位機軟件二次編程. 通信方式：具有GPRS/GSM/wifi/短信通訊方式。（根據客戶要求選配）. 具有外部接口擴展功能. 可在現場和遠地對設備進行各項參數設置或讀取的編程操作 電路設計合理，抗外界干擾能力強. | 1套 |
10 | 數據采集軟件 | 用于電腦數據采集、實時時鐘、定時存儲、參數設定、負氧離子參數和氣象歷史數據掉電保護等功能 | 1套 |
11 | 防腐木景觀亭 | 可用于LED大屏支架升級 |
六、環境負氧離子在線監測系統相關技術指標
常見的負氧離子等級標準及與健康的關系表
環境條件 | 負離子濃度（個/cm2) | 等級 | 與健康的關系 | |
多人操作的廠房 | 0-50 | ≤500 | 1級 | 誘發形成各種疾病 |
都市室內 | 60-150 | 易誘發生理障礙等 | ||
街道綠化區 | 200-500 | 誘發生理障礙邊緣 | ||
公園 | 500-900 | 2級 | 維持人體健康基本需要 | |
曠野 | 900-1200 | 3級 | 增強人體免疫力、抗菌力 | |
山頂、森林 | 1200-1800 | 4級 | 殺滅、減少疾病傳染 | |
1800-2100 | 5級 | 具有自然痊愈力 | ||
森林、瀑布 | ≥2100 | 6級 | 具有治療和康復功能 |
